Flash Runtime Font Embedding

The purpose

最近研究 Flash 广告创意内嵌入字体的问题,主要解决两种产品需求。一是用户可编辑的文字能够使用特殊字体;二是用户可编辑的文字支持旋转效果。这里说的用户可编辑,是指我在项目里制作的 Flash 广告创意,最终会放到网页上,供用户填写一些宝贝的标题、价格、促销等信息。

为了防止最后生成的 SWF 体积过大,不能把整个字体嵌入 SWF 中。就算可以这么做,也是非常不合理的,因为一个广告创意里的文字再怎么多,也就那么一些文字。按需嵌入字体比起完整引用,体积要小得多。

由于最终创意用到的字体是未知的,所以要在使用 mxmlc 编译前,再去解析用户填的数据,并生成相应的 unicodeRange。不过这一步涉及广告工具的后台逻辑了,所以下面并不会讨论。

接下去要说的主要内容有:

另外我自己熟悉的 IDE 是 Flash Professional,所以接下去的讨论是基于这个 IDE 的。

SWF font file

广告创意在线上编辑的时候,是要即时预览的。这里有两种处理字体的方案:一是专门提供一个文件体积较大的编辑用 SWF,里边嵌入了完整的字体;二是在编辑时加载外部 SWF 字体文件。

这里选择方案二。这样的话 SWF 字体文件可以被多个创意复用,字体独立于创意,方便维护。

Creating a SWF font file

有两种方式来创建一个 SWF 字体文件。一是在使用 Flash Pro 的 Library(库)面板;二是通过 ActionScript 来嵌入。

下面以嵌入微软雅黑为例,来展示两种方法的步骤。

Using the library panel

  1. 新建一个 ActionScript 3.0 FLA 文件;

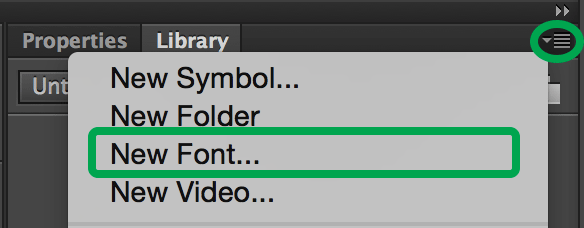

  2. 点击库面板右上角的菜单按钮,选择 New Font 选项; New Font

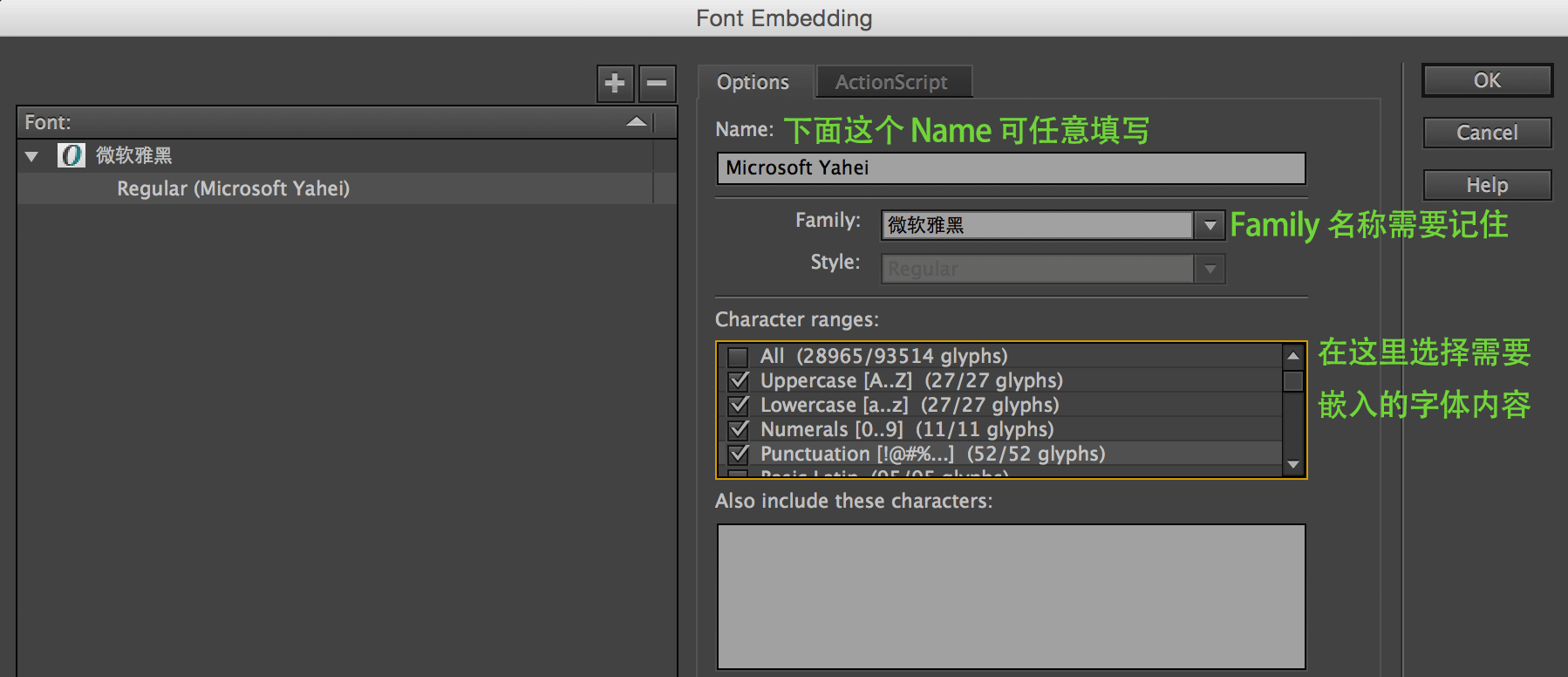

  3. 在弹出的对话框中,选择一个字体,输入自定义的字体名称,并勾选需要嵌入的字符集。这里的名称可以是任意的,后面不会用到,但所选的字体(Family 一栏)必须记住,会在代码中使用。字符集的选择,对于简体中文的话,一般勾选 Uppercase,Lowercase,Numerals,Punctuation 和 Simplified Chinese - Level 1。如果需要更多生僻字或者繁体等支持,可以按需勾选。至于各个字符集内都包含哪些文字,如果你有下载 Flex SDK 的话,可以到 path_to_flex_sdk/frameworks/flash-unicode-table.xml 查看。 Font embedding dialogue box step 1
  4. 把上一步的对话框切换到 ActionScript 选项卡,勾选 Export for ActionScript 和 Export in frame 1。这里的 Class 名默认是根据上一步我说任意填写的 Name 一项生成的,可以改成任何合法的名称,并且需要记住这个 Class 名。 Font embedding dialogue box step 2
  5. 点击上一步的对话框右侧 OK 按钮,发布 SWF。

Using ActionScript

  1. 新建一个 ActionScript 3.0 FLA 文件和一个 AS 文件;
  2. 找到你需要嵌入的字体文件在本地的路径,在 AS 文件中使用以下代码嵌入。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
    package  {
      import flash.display.MovieClip;

      public class FontEmbedding extends MovieClip {

        [Embed(source="/Library/Fonts/Microsoft/Microsoft Yahei.ttf",
          fontName = "MicrosoftYahei",
          mimeType = "application/x-font",
          embedAsCFF="false")]
        public static var MicrosoftYahei:Class;

        public function FontEmbedding() {

        }
      }
    }

  1. 把 FLA 的 Document Class 设置成上述 AS 文件,并发布 SWF。

上述代码只用到了 Embed 字体最基本的属性,更多选项请参考 Adobe 文档

另外,如要在 Flash Pro 里通过编译,需要下载 Flex SDK 并在 Flash Pro 的偏好设置里对 Flex SDK 路径做出正确配置。

Flex SDK 路径配置

Using a SWF font file

有了字体 SWF 文件,便可以在其他 SWF 中引用。引用方式很简单,直接用 Loader 类加载即可。但本地加载/线上同域加载和线上跨域加载,会有所区别。

下面是基本的加载和使用方式,加载的是使用上述 Flash Pro Library(库)面板配置发布的字体文件,适用于本地或线上同域字体文件加载和使用。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
package  {
  import flash.display.Loader;
  import flash.display.Sprite;
  import flash.events.IOErrorEvent;
  import flash.events.Event;
  import flash.net.URLRequest;
  import flash.system.LoaderContext;
  import flash.text.Font;
  import flash.text.TextField;
  import flash.text.TextFieldAutoSize;
  import flash.text.TextFormat;

  public class FontLoading extends Sprite {

    // 以下两个字符串的值来自嵌入字体的文件配置
    private var _fontNameIde:String = "微软雅黑"; // Family 名称
    private var _fontClassIde:String = "MicrosoftYahei"; // Class 名称

    private var _fontNameAs:String = "MicrosoftYahei";

    private var _loader:Loader;

    public function FontLoading() {
      loadFont();
    }

    private function loadFont():void {
      _loader = new Loader();
      _loader.contentLoaderInfo.addEventListener(Event.COMPLETE, onFontLoaded);
      _loader.addEventListener(IOErrorEvent.IO_ERROR, onFontLoadingFailed);
      _loader.addEventListener(IOErrorEvent.NETWORK_ERROR, onFontLoadingFailed);
      _loader.addEventListener(IOErrorEvent.VERIFY_ERROR, onFontLoadingFailed);
      _loader.addEventListener(IOErrorEvent.DISK_ERROR, onFontLoadingFailed);

      // 本地加载或线上同域加载
      _loader.load(new URLRequest("./font_embedding_ide.swf"));
    }

    private function onFontLoaded(event:Event):void {
      trace("Successfully loaded font: ", _fontNameIde);
      if (event.target.applicationDomain.hasDefinition(_fontClassIde)) {
        var FontClass:Class = event.target.applicationDomain.getDefinition(_fontClassIde) as Class;
        Font.registerFont(FontClass);
        init();
      }
      else {
        trace("Can't access font: ", _fontNameIde);
      }
    }

    private function onFontLoadingFailed(event:IOErrorEvent):void {
      trace("Can't load font: ", _fontNameIde);
    }

    private function init():void {
      var format:TextFormat = new TextFormat();
      format.font = _fontNameIde;
      format.size = 30;
      format.color = 0xff4400;

      var field:TextField = new TextField();
      field.defaultTextFormat = format;
      field.text = "旋转的文字";
      field.embedFonts = true; // 使用外部字体,一定设置为 true
      field.autoSize = TextFieldAutoSize.LEFT;
      field.rotation = 30;
      field.x = 24;
      addChild(field);
    }
  }
}

如果线上字体 SWF 和加载这份字体的 SWF 是跨域的,则加载代码应做如下修改。

1
2
3
4
5
6
7
// 线上跨域加载
var context:LoaderContext = new LoaderContext(
  true,
  new ApplicationDomain(ApplicationDomain.currentDomain),
  SecurityDomain.currentDomain
);
_loader.load(new URLRequest("http://your_font_address"), context);

注意,上述修改在 Flash Pro IDE 里面直接发布是会报运行时错误的,发布后需要上传到线上,或使用本地的 HTTP 服务预览。字体 SWF 所在的服务器必须配置 crossdomain.xml 确保加载方有权限访问字体 SWF 内容,否则会出现安全报错。

假如加载的是上述 ActionScript 方式生成的 SWF 字体文件,则 onFontLoaded 方法可以改成这样。

1
2
3
4
5
6
7
8
9
10
11
12
private function onFontLoaded(event:Event):void {
  trace("Successfully loaded font: ", _fontNameAs);

  if (event.target.applicationDomain.hasDefinition("FontEmbedding")) {
    var FontEmbeddingClass:Class = event.target.applicationDomain.getDefinition("FontEmbedding") as Class;
    Font.registerFont(FontEmbeddingClass.MicrosoftYahei);
    init();
  }
  else {
    trace("Can't access font: ", _fontNameAs);
  }
}

在后续 init 方法里,赋给 format.font 的值,相应地改为 Embed 时使用的 fontName,本例为 MicrosoftYahei

因此,通过 Library(库)面板嵌入字体的话,字体名是系统字体名;而使用 ActionScript 方式,则可以指定任意字体名。

About the font name

假如一个文件内部既有 Embed 语法嵌入的字体,或者使用 Flash Pro 字体面板嵌入的字体,又有外部加载的 SWF 字体文件,并且这些方式嵌入字体时都使用了同一个字体名,那么以最先嵌入字体为准。

举例来说,一个 FLA 文件使用 Flash Pro 的字体面板嵌入了微软雅黑字体,并且选择嵌入的字符集为大小写字母。后来在这个 FLA 的 Document Class 里加载了一份外部字体,这份字体包含完整的雅黑中文字符集,且该字体的 Embed 语法中使用的 fontName 也是 "微软雅黑"。那最终将导致使用到微软雅黑字体的所有的中文都无法渲染,因为最初嵌入的那份字体所包含的字符集只有大小写字母,不包括中文。

因此,在使用 ActionScript 方式嵌入字体时,尽量保证 fontName 和系统字体名是不一样的,防止不同 SWF 文件发生字体嵌入冲突覆盖。

The solution to my problem

Font decision

在我的需求里,一份创意 SWF 仅包含其内部用到的字符,当进入编辑界面时,通过 JavaScript 调用 ActionScript 方法,加载相应的完整字符集字体 SWF 文件。这样,通过一个变量,就能决定是使用预先嵌入的字体,还是使用外部字体,来渲染部分文本框。

最简单的方式,就是使用 Flash Pro 的 Text Tool 创建动态文本框,并配置好字号、颜色、位置等属性,再通过一个 TextFormat 实例,仅设置 font 属性,赋给该文本框,即可实现外部字体的调用。

UnicodeRange

当用户编辑完创意后,需要解析用户填写的数据,生成相应的 UnicodeRange 字符串,用于 Embed 语句的 unicodeRange 属性。解析的具体过程涉及业务逻辑,这里就不叙述了。在拿到所有需要嵌入的文字后,用下述方法生成相应的编码。我的后端应用基于 Node.js,因此这是一个 JavaScript 的方法。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
function flexEmbedCharUnicode(charCode) {
  var leadingZeros = '';
  for (var i = 0; i < 4 - charCode.length; i++) {
    leadingZeros += '0';
  }
  return 'U+' + leadingZeros + charCode;
}

function flexEmbedUnicodeRanges(string) {
  var unicodeRange = []
  var temp = '';
  for (var i = 0; i < string.length; i++) {
    temp = flexEmbedCharUnicode(string.charCodeAt(i).toString(16));
    if (unicodeRange.indexOf(temp) === -1) {
      unicodeRange.push(temp);
    }
  }
  return unicodeRange.join(',');
}

// e.g.
flexEmbedUnicodeRanges('生成 UnicodeRange 测试');
// will output:
// U+751f,U+6210,U+0020,U+0055,U+006e,U+0069,U+0063,U+006f,U+0064,U+0065,U+0052,U+0061,U+0067,U+6d4b,U+8bd5
