Intro
现在国内的视频站点已陆续开始支持符合 VPAID 2 协议的广告了。VPAID 是 IAB 给出的一个广告规范，可让用户在广告播放期间与之交互，并知会支持 VPAID 创意的播放器相关的用户行为和事件。
VPAID 协议不处理跨平台的问题。一个符合 VPAID 协议的 Flash 广告，不能同 JavaScript 版本的 VPAID 播放器通信。因此，要支持多个平台，必须使用不同的语言制作多种格式的广告，或者经过其他协议转换。下面的内容是针对 Flash 平台的，我用的 IDE 是 Flash Professional CC 2014，和 ActionScript 3.0 语言。
VPAID 2 是可以独立于 VAST 3 工作的，所以下面只在描述一些交集事件的时候，会有和 VAST 3 协同工作的内容。
另外，这篇文章的重点是 VPAID 2 创意，不是 VPAID 2 播放器。下面会先给规范中提到的 Interface 和 Events 做注解，之后提供一个 VPAID 创意内部的视频播放控件，最后描述一个完整的创意展现、交互流程，并给出一份示例创意代码。
Interface
在 VPAID 2 规范的 6.1 一节里，给出了 VPAID 创意需要实现的方法，和推荐 VPAID 播放器获取到创意之后的封装方法。这里针对广告创意的实现，只关注前者。规范的 3.1 和 3.2 节详细描述了每一个属性和方法，下面列出这些属性和方法，并带上简要注释。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
package {
public interface IVPAID {
// ------------ 属性 --------------
// 是否是线性创意。这个属性可能会根据创意当前的状态而改变。
// 例如，一个前贴创意应该一直返回 true。
function get adLinear():Boolean;
// 创意的宽度。
function get adWidth():Number
// 创意的高度。
function get adHeight():Number
// 创意是否处于展开状态。
// 例如，一个 Overlay 式的非线性创意，默认为 false；
// 在用户交互后，创意展开，变为线性创意，此时则应为 true。
// 再如，一个 Overlay 式的非线性创意，默认为 false；
// 在用户交互后，创意尺寸变大，但仍未非线性创意，此时应为 true。
// 如果一个 Overlay 式的非线性创意有多种尺寸，
// 则只能在一种尺寸下返回 true，其他尺寸都应返回 false，
// 一般在其到达最大尺寸时，返回 true。
// 对于一个尺寸固定的创意，返回 false。
function get adExpanded():Boolean;
// 创意是否可以跳过
function get adSkippableState():Boolean;
// 创意在当前状态的剩余时间。
// 当剩余时间未知，例如用户正在交互时，可以返回 -2。
// 但若剩余时间始终是未知，则说明该属性不可用，应返回 -1。
// 剩余时间的单位是秒。
function get adRemainingTime():Number;
// 创意在当前状态的时长。
// 当时长未知，例如用户正在交互，可以返回 -2。
// 但若时长始终未知，说明该属性不可用，应返回 -1。
function get adDuration():Number;
// 创意的音量。值在 [0, 1] 之间。
// 若不提供音量信息，则返回 -1。
function get adVolume():Number;
// 设置创意的音量。应该根据入参限制在 [0, 1] 之间。
// 若不提供音量控制，则该 setter 应留空。
function set adVolume(value:Number):void;
// VPAID 创意是可以附带伴随广告信息的。
// 如果这个属性有值，则应为 VAST 结果中 <AdCompanions>
// 的字符串表述。否则返回空字符串。
function get adCompanions():String;
// 如果 VPAID 创意自带了 Icon，则返回 true。
// 其他情况都应返回 false。
function get adIcons():Boolean;
// ------------ 方法 --------------
// 这里讨论的是兼容 VPAID 2.0 协议的广告，返回 "2.0"
function handshakeVersion(playerVPAIDVersion:String):String;
// 请确保在该方法调用完成后，发送 "AdLoaded" 事件。
// 应在这个方法内准备好创意所需的所有素材，例如获取创意视频 Metadata
// 并根据 width 和 height 属性，将其缩放，居中展示。
// 如果有额外的信息需要和播放器交互，将使用最后一个参数传递。
// 例如，在我和优酷的合作中，优酷会传递给我一个链接字符串作为
// environmentVars 的值，用于发送额外的用户交互追踪打点。
function initAd(width:Number, height:Number, viewMode:String,
desiredBitrate:Number, creativeData:String="",
environmentVars:String=""):void;
// 当外部播放器缩放的时候，可能会调用该方法，通知创意需要缩放。
// 这里的 width 和 height 理论上是外部播放器允许的最大创意尺寸。
// 例如，你可以根据这个尺寸做等比缩放。但为保证创意展现完整，
// 缩放结果不应该超出这个尺寸。
// 当缩放完成后，需要发送 "AdSizeChange" 事件，并确保
// 该事件发送后，播放器检查 adWidth 和 adHeight 属性时，
// 创意能够正确返回新的尺寸信息。
function resizeAd(width:Number, height:Number, viewMode:String):void;
// 当 initAd 方法完成，并发出 "AdLoaded" 事件之后，
// 播放器便随时可以调用该方法启动创意。
// 在该方法内做完所有操作开始播放创意时，应发送 "AdStarted" 事件。
// 播放器应该只调用一次该方法。
function startAd():void;
// 播放器调用该方法终止或取消创意播放。
// 在该方法内应清理所有素材，并发送 "AdStopped" 事件。
// 播放器应该只调用一次该方法。
function stopAd():void;
// 暂停创意播放。若当前创意可以被暂停，则应发送 "AdPaused" 事件。
// 播放器在调用该方法后如果没有接到 "AdPaused" 事件，
// 便可以认为创意暂停失败或者无法暂停。
function pauseAd():void;
// 恢复创意播放。应发送 "AdPlaying" 事件。
// 如果播放器在调用该方法后没有接到 "AdPlaying" 事件，
// 则可以认为创意无法恢复播放。
function resumeAd():void;
// 在播放器调用以下两个方法后，都应发送 "AdExpandedChange" 事件，
// 并更新 adExpanded 状态。
// 一般创意本身有可展开、收起的内容，播放器可以调用这两个方法。
// 当然，如果播放器不调用，创意本身也是可以自己调用
// 但只要状态改变，就要发送 "AdExpandedChange" 事件。
// 如果播放器调用 collapseAd 方法，创意必须要收到最小尺寸。
function expandAd():void;
function collapseAd():void;
// 跳过当前创意。如果播放器在调用该方法时，
// adSkippableState 属性是 false，则可以忽略此次调用。
// 若可以跳过，则应该在清理完所有素材之后，
// 发送 "AdSkipped" 事件。
function skipAd():void;
}
}
VPAID Events
在 Interface 一节的注释里，提到了一些事件。这些事件都是 VPAID 事件。若配合 VAST 3 规范，这里有一些事件是重合的。
在 VPAID 2 规范的 6.2 一节里，给出了所有事件；规范的 3.3 节详细描述了每一个事件。下面同样完整列出并作注释。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
package {
import flash.events.Event;
public class VPAIDEvent extends Event {
// 播放器调用 initAd 方法，创意处理完所有初始化工作后，发送该事件。
// 若无法完成初始化过程，则应发送 "AdError" 事件。
// 所有其他事件都应在该事件发送之后发送。
public static const AdLoaded:String = "AdLoaded";
// 播放器调用 startAd 方法，创意开始播放时发送该事件。
public static const AdStarted:String = "AdStarted";
// 播放器调用 stopAd 方法，创意清理完所有素材后，发送该事件。
// 创意不能主动发送该事件，去通知播放器调用 stopAd 方法。
// 该事件发送后，创意再接到任何消息，都不应发送其他事件。
public static const AdStopped:String = "AdStopped";
// 播放器调用 skipAd 方法，创意清理完所有素材后，发送该事件。
// 若支持低版本 VPAID，在该事件发出后立即发送 "AdStopped" 事件。
public static const AdSkipped:String = "AdSkipped";
// 通知播放器创意的线性属性变更。
public static const AdLinearChange:String = "AdLinearChange";
// 播放器调用 resizeAd 方法，创意完成缩放操作，并更新
// adWidth 和 adHeight 属性后，发送该事件。
public static const AdSizeChange:String = "AdSizeChange";
// 通知播放器创意的扩展状态变更。
// 例如，某些交互面板展开，从不可用变为可用状态时，应发送该事件。
// 创意尺寸变更与该事件无关，应发送 "AdSizeChange" 事件。
public static const AdExpandedChange:String = "AdExpandedChange";
// 通知播放器创意的可跳过状态变更。
public static const AdSkippableStateChange:String = "AdSkippableStateChange";
// 该事件在 VPAID 2.0 中已废弃。
public static const AdRemainingTimeChange:String = "AdRemainingTimeChange";
// 通知播放器创意时长变更，请确保该事件发送前已经更新创意的
// adDuration 和 adRemainingTime 属性。
public static const AdDurationChange:String = "AdDurationChange";
// 通知播放器创意的音量变更。
public static const AdVolumeChange:String = "AdVolumeChange";
// 通知播放器创意的用户可见部分开始。
// 例如，一个前贴创意，在 "AdStart" 的同时应该触发该事件；
// 再如，一个默认状态为 Overlay 非线性创意，在浮层一出现就应该触发该事件。
public static const AdImpression:String = "AdImpression";
// 以下 5 个事件分别在创意中的视频开始播放、播放至 1/4 处、播放至一半、
// 播放至 3/4 处、完成播放时发送。
public static const AdVideoStart:String = "AdVideoStart";
public static const AdVideoFirstQuartile:String = "AdVideoFirstQuartile";
public static const AdVideoMidpoint:String = "AdVideoMidpoint";
public static const AdVideoThirdQuartile:String = "AdVideoThirdQuartile";
public static const AdVideoComplete:String = "AdVideoComplete";
// 当用户点击创意内，会产生页面跳转的地方时，发送该事件。
// 可以带上点击跳转链接地址、追踪 ID 和是否需要播放器来开启新窗口
// 这 3 个信息作为 data 一并发送。
public static const AdClickThru:String = "AdClickThru";
// 用户和创意有交互操作，但不需要发生页面跳转时，发送该事件。
// 可以带上追踪 ID 作为 data 一并发送。
public static const AdInteraction:String = "AdInteraction";
// 以下 3 个事件同 VAST 3 中的 acceptInvitation，collapse，close。
// 仅用于通知播放器发送相应的打点统计。
public static const AdUserAcceptInvitation:String = "AdUserAcceptInvitation";
public static const AdUserMinimize:String = "AdUserMinimize";
public static const AdUserClose:String = "AdUserClose";
// 播放器调用 pauseAd 方法，暂停所有动画和声音后，发送该事件。
public static const AdPaused:String = "AdPaused";
// 播放器调用 resumeAd 方法，恢复创意播放后，发送该事件。
public static const AdPlaying:String = "AdPlaying";
// 该事件可用于和播放器联调。
public static const AdLog:String = "AdLog";
// 创意发生致命错误时发送。
public static const AdError:String = "AdError";
private var _data:Object;
public function VPAIDEvent(type:String, data:Object=null, bubbles:Boolean=false, cancelable:Boolean=false) {
super(type, bubbles, cancelable);
_data = data;
}
public function get data():Object {
return _data;
}
override public function clone():Event {
return new VPAIDEvent(type, data, bubbles, cancelable);
}
}
}
Security
为确保播放器能够和创意交互，在创意内需要配置 Security.allowDomain("*")。如果你知道你的创意只被某几个服务商加载，那么也可以配置具体的域名。但除了单独使用 "*" 之外， Security.allowDomain 方法并不支持通配符，所以配置具体域名的可能性比较小。
Video in VPAID Creative
一个常见的 VPAID 创意由两部分组成：视频和交互元素。创意的时长一般为视频的时长。当发生交互时，最常见的方式为视频暂停，并触发 AdDurationChange 事件。
在 VPAID Events 一节中提到的多数事件都是由播放器调用创意的一个方法，创意再发送对应事件。但视频播放事件是创意主动发送的。因此，这里需要一个视频播放控件，方便管理视频播放进度。
下面描述的视频控件有以下功能：
- 加载、播放视频；
- 提供视频的尺寸、时长信息；
- 追踪视频的播放进度，在 VPAID 描述的 5 个视频进度点发送通知；
- 可选择使用视频长度或用户指定的时长发送上一点所述通知。
这个控件作为一个 ActionScript 3 Class 使用，这里定义其名称为 AdVideoPlayer。
首先，是加载和播放视频的功能。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
// 使用以下 3 个私有变量来播放视频
private var _video:Video;
private var _nc:NetConnection;
private var _ns:NetStream;
// 用于追踪 metadata 信息
private var _isMetaDataApplied:Boolean = false;
// 用于追踪视频是否开始播放
private var _isVideoStarted:Boolean = false;
// 其中，_video 是需要被创意展现的对象，
// 因此提供一个 getter
public function get video():Video {
return _video;
}
// 使用 load 方法，传递一个视频地址，以加载视频
public function load(url:String):void {
resetProgressTimer();
_isVideoStarted = false;
_isMetaDataApplied = false;
_nc = new NetConnection();
_nc.connect(null);
_ns = new NetStream(_nc);
_ns.client = this;
_ns.play(updateTbUgcUrl(url));
_ns.addEventListener(AsyncErrorEvent.ASYNC_ERROR, asyncErrorHandler);
_video = new Video();
_video.attachNetStream(_ns);
// 准备就绪后将视频暂停。
_ns.pause();
}
接下去提供一个可选的 duration 属性，表示强制时长，单位为秒。假如创意中配置了这个属性，则忽略视频文件本身的时长，所有视频进度事件的发送，以 duration 为基准进行计算。否则，以视频本身时长为基准来计算。
在看代码之前，先解释一下为什么需要这个属性。
例如，视频文件本身有 20s，需要投放在两个媒体。媒体 A 要求创意时长为 15s，媒体 B 则为 20s。那么可以和两个媒体约定，在创意的 initAd 方法里，通过最后一个参数，告知创意所需的时长。创意拿到时长后，新建一个 AdVideoPlayer 实例（假设实例名为 adVideoPlayer），并判断当前投放媒体。若为 A，则配置 adVideoPlayer.duartion = 15；若为 B，则不配置该属性，或者配置 adVideoPlayer.duartion=20。
这样，当创意投放在媒体 A 时，视频的 5 个进度事件将分别于 0s，3.75s，7.5s，11.25s 和 15s 处发送；当创意投放在媒体 B 时，视频的 5 个进度事件将分别于 0s，5s，10s，15s 和 20s 处发送。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
private var _duration:Number = 0;
private var _videoDuration:Number = -1;
// 创意通过 duration 获取视频时长。
// 假如该属性没有设置过，则返回 _videoDuration。
// 初始化 AdVideoPlayer 时，默认给 _videoDuration
// 设置 -1，和 VPAID 中不支持获取 duration 对应。
public function get duration():Number {
if (_duration > 0) {
return _duration;
}
else {
return _videoDuration;
}
}
public function set duration(value:Number):void {
if (value > 0) {
_duration = value;
}
}
public function get videoDuration():Number {
return _videoDuration;
}
在上述 duration 的 getter 里，还用到了一个私有变量，_videoDuration。这个变量仅在 duration 没有被配置的情况下会用到，用于返回视频的真实时长。当然，即使在配置了 duration 之后，仍可以通过 videoDuration 这个 getter 来获取视频真实时长。
这就说到了视频长度的来源。在上述 load 方法里， 配置了 _ns.client = this。Flash 会自动在当前类的实例上，调用以下方法。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
public static const METADATA_FETCHED:String = "AdMetaDataFetched";
private var _width:Number = 320;
private var _height:Number = 240;
public function onMetaData(info:Object):void {
if (!_isMetaDataApplied) {
// 防止此方法可能多次被调用，导致信息变更
_isMetaDataApplied = true;
_width = info.width;
_height = info.height;
// 从 metadata 更新视频时长。
_videoDuration = Number(info.duration);
// 此处必须覆盖 Video 实例的尺寸。
// 否则视频将以默认 320x240 拉伸缩放展现。
// 这也是默认给 _width 和 _height 设置这两个值的原因，
// 当 metadata 获取失败，返回默认的尺寸。
_video.width = _width;
_video.height = _height;
dispatchEvent(new Event(METADATA_FETCHED));
}
}
创意需要在播放器调用其 initAd 方法之后，准备好所有的素材，并发送 adLoaded 事件。那么，视频 metadata 成功获取后，便是一个合适的时间来发送这个事件。所以在上述 onMetaData 方法末尾，发送一个 METADATA_FETCHED 事件，供创意选择监听。
此外，上述 _width 和 _height 是否暴露都无所谓，因为最初的 _video 实例已经是公开属性。
下面就要处理视频的播放进度了。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
// 每 500ms 检查一次播放进度。
private const TIMER_STEP:Number = 500;
// 视频的当前播放时间。
private var _time:Number;
// 视频播放进度追踪 Timer。
private var _progressTimer:Timer;
// 以下 4 个状态，外加上述 _isVideoStarted，
// 用于处理视频进度事件。
private var _isFirstQuartilePassed:Boolean = false;
private var _isMidpointPassed:Boolean = false;
private var _isThirdQuartilePassed:Boolean = false;
private var _isVideoPlayCompleted:Boolean = false;
// 初始化进度追踪 Timer。
private function resetProgressTimer():void {
if (_progressTimer) {
_progressTimer.reset();
}
else {
_progressTimer = new Timer(TIMER_STEP);
_progressTimer.addEventListener(TimerEvent.TIMER, trackProgress);
}
}
private function trackProgress(event:TimerEvent):void {
// 因为视频播放完成并不代表创意结束，可能是通过 _duration
// 来计算进度事件发送时间点的。因此视频结束后，时间可能继续往前。
if (_isVideoPlayCompleted) {
_time += TIMER_STEP / 1000;
}
else {
_time = _ns.time;
}
var percent:Number = Math.round(_time / this.duration * 100);
if (percent >= 25 && !_isFirstQuartilePassed) {
_isFirstQuartilePassed = true;
dispatchEvent(new VPAIDEvent(VPAIDEvent.AdVideoFirstQuartile));
}
if (percent >= 50 && !_isMidpointPassed) {
_isMidpointPassed = true;
dispatchEvent(new VPAIDEvent(VPAIDEvent.AdVideoMidpoint));
}
if (percent >= 75 && !_isThirdQuartilePassed) {
_isThirdQuartilePassed = true;
dispatchEvent(new VPAIDEvent(VPAIDEvent.AdVideoThirdQuartile));
}
if (percent >= 100) {
_progressTimer.stop();
dispatchEvent(new VPAIDEvent(VPAIDEvent.AdVideoComplete));
}
}
那么如何知道视频结束？回顾之前的 _ns.client = this 配置，Flash 会在视频播放时自动调用下述方法。
1
2
3
4
5
6
7
8
9
10
11
12
13
public function onPlayStatus(status:Object):void {
if (status.code === "NetStream.Play.Complete") {
// 若 duration 未曾配置，则在视频播放完成时发送相应事件。
if (_duration === 0) {
dispatchEvent(new VPAIDEvent(VPAIDEvent.AdVideoComplete));
if (_progressTimer) _progressTimer.stop();
}
_time = _ns.time;
_isVideoPlayCompleted = true;
}
}
至此，我们还缺一个视频开始播放的事件。在上述 load 方法末尾，准备好视频之后，先暂停了视频的播放。这是为了让创意能够先发送 adLoaded 事件，待播放器调用 startAd 方法时，创意再告知播放控件可以开始播放视频（即下述 resume 方法）。此时，应发送视频开始播放事件。
下面的代码将这个步骤和播放、暂停整合在一起。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
public function pause():void {
_ns.pause();
_progressTimer.stop();
}
public function resume():void {
onVideoStarted();
_ns.resume();
_progressTimer.start();
}
private function onVideoStarted():void {
if (_isVideoStarted) return;
_isVideoStarted = true;
dispatchEvent(new VPAIDEvent(VPAIDEvent.AdVideoStart));
_progressTimer.start();
}
最后，提供一个清除当前视频的方法，供创意在 stopAd 和 skipAd 时调用。
1
2
3
4
5
6
7
8
public function clean():void {
resetProgressTimer();
_video.attachNetStream(null);
_ns.removeEventListener(AsyncErrorEvent.ASYNC_ERROR, asyncErrorHandler);
_ns.close();
_nc.close();
}
该类的完整代码，见 Sample 一节末尾提供的压缩包。
有一点需要指出，不一定所有的视频都能成功获取到 metadata，或者获取到的 metadata 可能不包含上述逻辑所需信息。因此，在使用该类的时候，建议配置 duration 属性，并在创意内部添加 metadata 超时逻辑，避免 AdLoaded 事件没有发出。
Sample

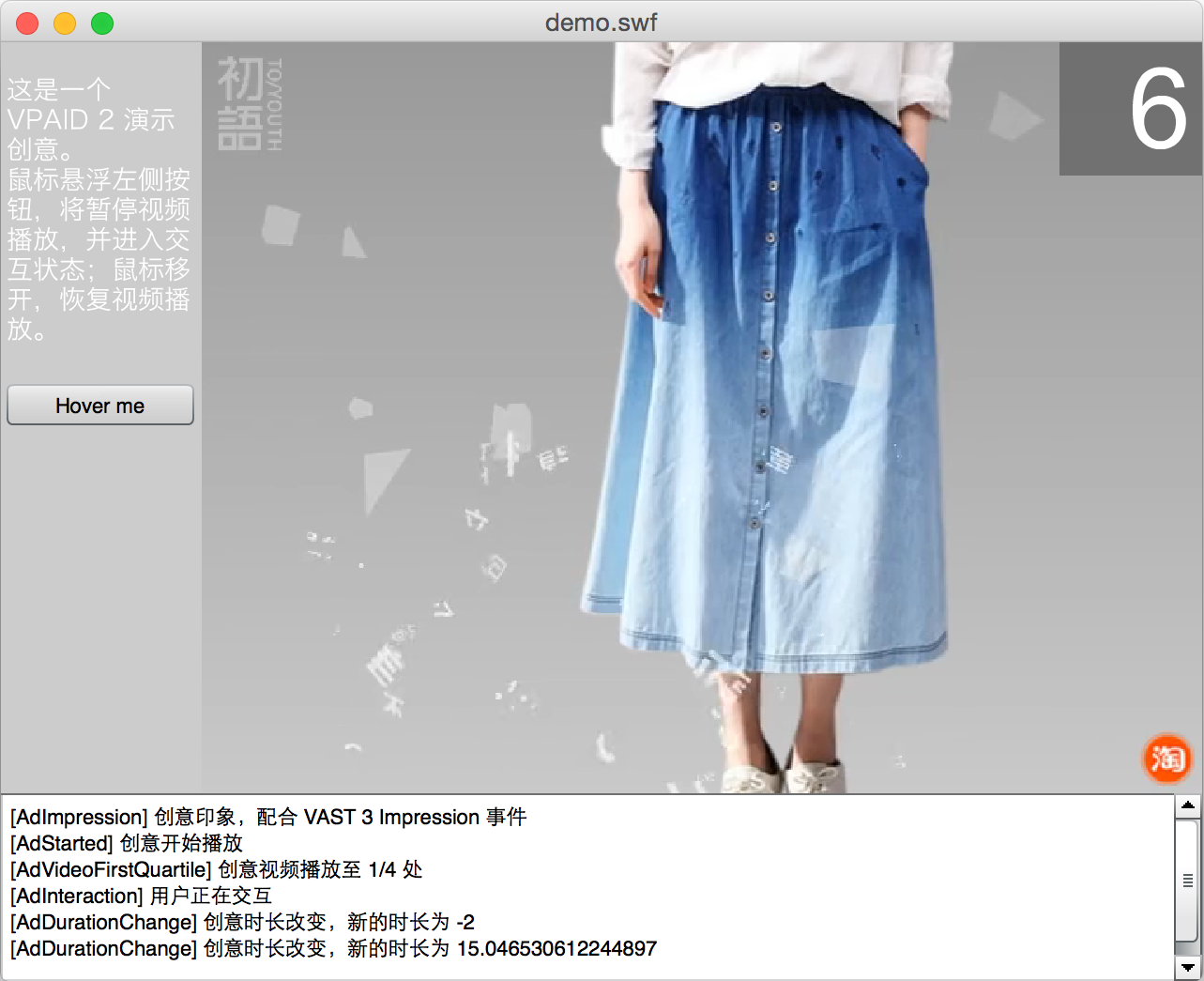

最后提供一个简易的 VPAID 2 创意示例。要运行这个示例，你需要有一个支持 VPAID 2 的播放器。为方便起见，这里我会使用一个非常简单的播放器。
示例中的创意使用 Video in VPAID Creative 一节里的类来播放视频，实现了 Interface 一节所述的接口，并发送 VPAID Events 一节所述的部分事件。
整体流程大致描述为：
- 播放器加载并使用
getVPAID方法获取 VPAID 创意； - 监听
AdLoaded事件并调用创意的initAd方法； - 监听
AdStarted事件并调用创意的startAd方法； - 监听视频播放相关的事件和用户交互导致时长变更的相关事件；
- 当创意时长发生变化时，对倒计时做出正确地处理；
- 以视频播放完成事件作为创意结束标识，移除创意。
由于 VPAID 2 协议中没有明确播放器如何确认创意播放完成，可能是 adRemainingTime 为 0 时，也可能是 AdVideoComplete 事件发送时，或者可以和媒体约定其他时间点。但必须确定这个点，避免创意提供方无法完成某些数据打点，或者媒体播放器无法结束创意。
下面提供完整的代码，包括：
- VPAID 2 创意主体（creative.fla，creative.as）；
- 包含 VPAID 2 简易播放器的预览工具（demo.fla，demo.as）；
- VPAID 2 Interface，Events，Wrapper。
